Клапан байпасный Blackmer BV-1

Описание

Дифференциальные перепускные клапаны Blackmer BV1.25 защищают насосы и компоненты системы от повреждений, вызванных повышенным давлением. Подходят как для сжиженного углеводородного газа, так и для безводного аммиака.

Дифференциальные перепускные (байпасные) клапаны Blackmer BV1.25 (входные и выходные отверстия с резьбой 1,25" NPT) обычно используются для автоцистерн и небольших нефтебаз, могут использоваться с насосами Blackmer с 2- или 3-дюймовыми отверстиями. По специальному заказу могут дополнительно оборудоваться пружинами для использования с LGL 158 или LGLH2.

Описание

Дифференциальные перепускные клапаны Blackmer BV1.25 защищают насосы и компоненты системы от повреждений, вызванных повышенным давлением. Подходят как для сжиженного углеводородного газа, так и для безводного аммиака.

Дифференциальные перепускные (байпасные) клапаны Blackmer BV1.25 (входные и выходные отверстия с резьбой 1,25" NPT) обычно используются для автоцистерн и небольших нефтебаз, могут использоваться с насосами Blackmer с 2- или 3-дюймовыми отверстиями. По специальному заказу могут дополнительно оборудоваться пружинами для использования с LGL 158 или LGLH2.

Технические характеристики

Нормальный максимальный байпасный поток без существенного превышения установленного предела давления.

Стандартно клапан Blackmer BV1.25 комплектуется пружиной, работающей в диапазоне давлений 4,90 — 8,62 бар (17 — 125 psig), заводская настройка дифференциального давления — 8,62бар (125 psig). Дополнительно клапан может поставляться с пружинами, работающими в диапазонах давлений: 1,38 – 2,76 бар (20 — 40 psig), 2,83-4,83 bar (41-70 psig), 6,96-8,62 bar (101-125 psig), 8,69-11,38 bar (126-165 psig), 11,45-13,79 bar (166-200 psig).

Устройство и принцип работы

В клапанах Blackmer нет мелких и легко засоряемых каналов. В них имеются только две движущиеся части, и их работа проста и надежна. Они открываются точно в соответствии с установленными давлением пружины, и закрываются плавно благодаря запатентованной конструкции с амортизатором. Небольшая полость в стержне клапана заполняется жидкостью, когда клапан открывается. Затем эта жидкость создает «гидравлическую» подушку, не дающую клапану резко закрыться, если происходит внезапный сброс давления. Это также смягчает вибрацию и износ седла клапана, когда давление изменяется вблизи критического уровня.

Клапаны Blackmer обеспечивают очень точный контроль давления даже при сильно изменяющемся режиме байпасного потока. График демонстрирует, как клапан Blackmer поддерживает практически постоянное давление в 6,89 бар (100 psig) даже при увеличении объема байпасируемого потока от 38 до 378 л/мин. (10 до 100 галлонов/мин.). Хотя график и относится к клапану BV1.5, такие показатели характерны для всех клапанов Blackmer.

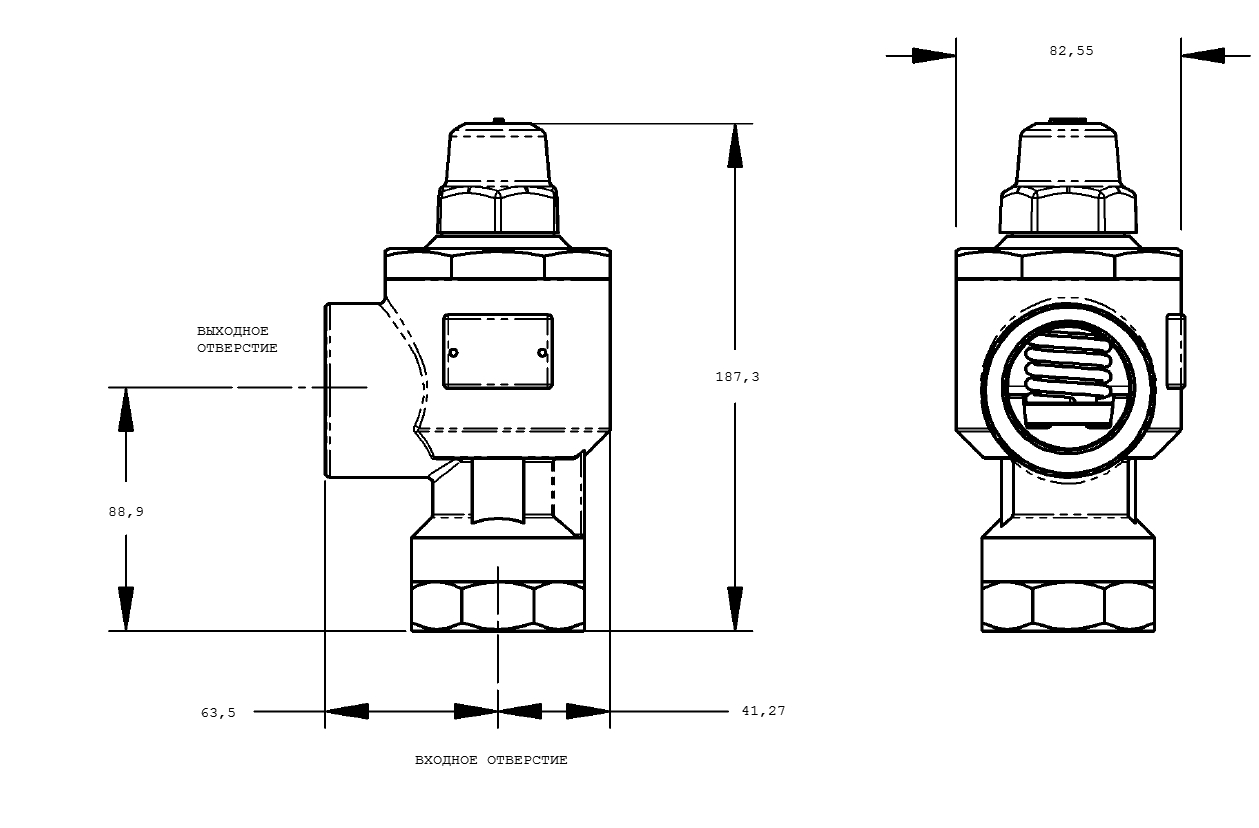

Габаритные размеры
